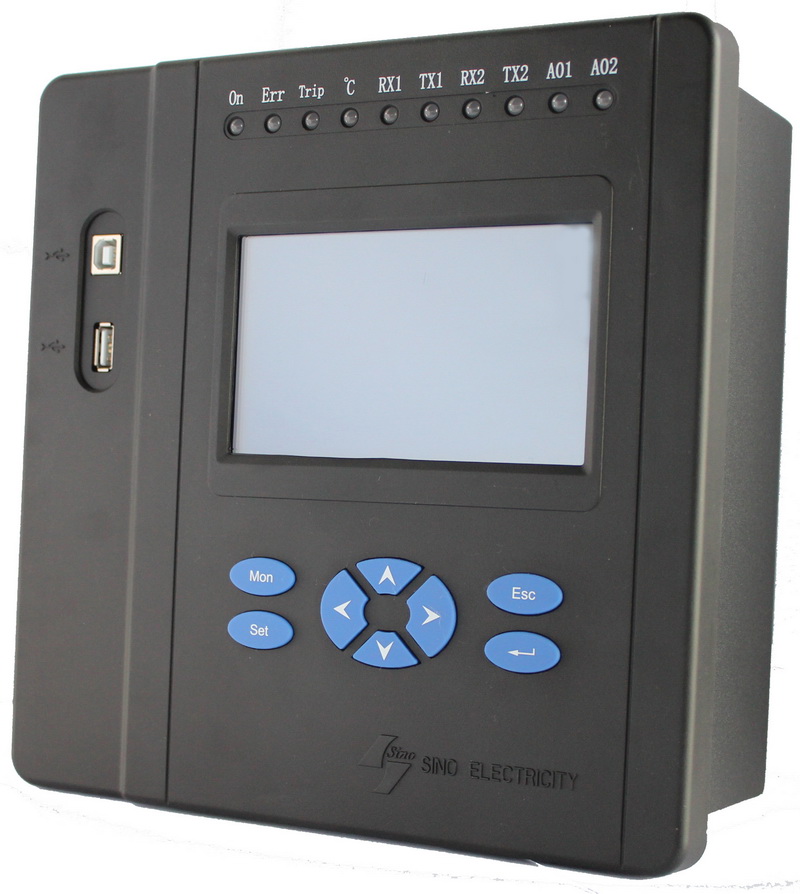

Ⅰ型微机保护装置

本公司Ⅰ型微机型继电保护装置采用目前先进的硬件微处理器和软件设计结构，共同具有以下特点：

●保护与测量独立的双32位CPU

采用当今工业控制行业先进的硬件平台,保护采用ADI  Blackfin ADSP-BF533 DSP ，测量采用Atmel SAM9X25  ARM926EJ-S based 工控级 32位MCU，实现了真正意义的双CPU。 充分利用CPU运算速度快、寻址空间大、稳定性好的特点，使得许多高级应用得以实现。

●RTOS实时多任务操作系统

实时多任务操作系统的应用，改变了传统微机保护的编程理念，多种高级的软件功能得以实现，能够合理而有效地利用CPU资源，避免了传统设计很难合理安排使用CPU的资源而造成软件整体可靠性、实时性、稳定性的下降。

●强大的通讯能力

◇通讯协议标准化、多样化

内置：Modbus、IEC61850、IEC870-5-101、103等多种通信规约，极大地方便了与多种通信网络的连接。

◇通讯接口丰富

单以太网+双现场总线+USB；（通讯接口为可选配置，不同具体型号配置不同）

对于数据量较大的故障录波文件可以通过USB接口直接拷贝到U盘， 可在合适的场所进行故障分析。

●高精度的电能测量功能

采用先进的14位高速AD转换器，每周波采样达到320点，保证完成高精度的电能计量、谐波分析等测量功能。

●灵活的参数设置

设计上尊崇以人为本的人性化设计理念，不仅人机界面简洁明了、易于使用，更重要的是在功能上使其尽可能广泛地适用多种不同要求的场合。

●保护功能可编程

装置具有保护功能逻辑编程功能，使得保护的适用性和灵活性大大提高。特别是对石化、冶金、供水等现场控制要求较复杂的工厂用户，常规保护项目往往不能完善彻底地解决实际应用，保护功能的逻辑方程式则完全可以满足要求，避免订制非标产品的做法。

●超大屏幕液晶显示界面

装置的人机界面采用大屏幕液晶， 在一个界面下可以同时显示更多的多种保护、测量、开入量等信息，极大地方便用户使用、调试和巡视。 大屏幕液晶的使用，使得人机界面不仅可以显示保护、测量等电气参数，而且可以动态实时显示主接线图、反时限曲线图、开入开出量状态等一般保护不能显示的内容。

Ⅰ型结构配备了240×128点阵蓝模单色显示器；

●通用化设计

同一结构的产品不因型号而改变外部接口， 不同型号之间的区别仅在于保护程序不同，不仅方便设计画图，而且方便用户接线和维护。 保护装置上的端子均标示出端子含义，最大程度地避免接线错误。

●优良的电磁兼容特性

装置具有优良的电磁兼容特性， 使得其在工厂变电站严酷的使用环境下仍具有极高的可靠性。优良电磁兼容特性来源于精心的和有经验的设计，保护设计上不仅采取了常见的例如屏蔽、光电隔离、低通滤波等抗干扰措施而且采用了较为独到的措施，例如电路板采用六层板设计；分层屏蔽（强弱电信号分属不同的屏蔽空间）；保护与测量使用不同的CPU；软件设计充分考虑多种暂态过程可能引起的误判；采用实时多任务操作系统等等。 可靠性是微机保护最重要的性能，是应用于工厂变电站现场的根本保证。
